Layer 2 switch

Layer 2 switch adalah sebuah bentuk switchEthernet yang melakukan switching terhadap paket dengan melihat alamat fisiknya (MAC address). Switch jenis ini bekerja pada lapisan data-link (atau lapisan kedua) dalam OSI Reference Model. Switch-switch tersebut juga dapat melakukan fungsi sebagai bridge antara segmen-segmen jaringan LAN, karena mereka meneruskan frame Ethernet berdasarkan alamat tujuannya tanpa mengetahui protokol jaringan apa yang digunakan.

Layer 2 switch dapat dipasang secara transparan di dalam sebuah jaringan. Perangkat-perangkat tersebut tidak akan mengganggu komunikasi antara host dengan router. Sekali terpasang, sebuah layer 2 switch akan mengetahui host-host dan jaringan yang terhubung dengan melihat fieldSource Address pada frame yang diterimanya. Layer 2 switch juga dapat membangun sebuah basis data dari alamat-alamat MAC address dan port di mana kartu jaringan terhubung yang disimpan di dalam memori cachemilik switch.

Ketika sebuah frame datang ke sebuah port di dalam switch, layer 2 switch akan menguji frame tersebut dengan melihat fieldDestination Address, dan kemudian akan meneruskan frame tersebut ke tujuannya yang masih terhubung ke switch yang sama, dengan mengirimkannya kepada port di mana tujuannya terhubung. Jika fieldSource Address dari frame tersebut tidak dikenali, maka switch tersebut akan mengirimkan frame tersebut ke semua port kecuali port di mana frame tersebut masuk.

Switch jaringan

Switch jaringan (atau switch untuk singkatnya) adalah sebuah alat jaringan yang melakukan bridging transparan (penghubung segementasi banyak jaringan dengan forwarding berdasarkan alamat MAC).

Switch jaringan dapat digunakan sebagai penghubung komputer ataurouter pada satu area yang terbatas, switch juga bekerja pada lapisan data link, cara kerja switch hampir sama seperti bridge, tetapi switch memiliki sejumlah port sehingga sering dinamakan multi-portbridge.

Cara Kerja Switch

Switch dapat dikatakan sebagai multi-portbridge karena mempunyai collision domain dan broadcast domain tersendiri, dapat mengatur lalu lintas paket yang melalui switch jaringan. Cara menghubungkan komputer ke switch sangat mirip dengan cara menghubungkan komputer atau router ke hub. Switch dapat digunakan langsung untuk menggantikan hub yang sudah terpasang pada jaringan.

Type Switch

Ada beberapa jenis Switch yang beredar di pasaran, yang bekerja di Layer 2 dan Layer 3 pada lapisan OSI.

·         ATM Switch

·         ISDN Switch

·         ISDN (Integrated Services Digital Network) Switch atau yang dikenal sebagai istilah Frame relay switch over ISDN yang biasanya terdapat pada Service Provider bekerja seperti halnya switch, tapi memiliki perbedaan yaitu interface yang di gunakan berupa ISDN card atauISDN router.

·         DSLAM Switch

·         Ethernet Switch

·         Port uplink

Port uplink adalah sebuah port dalam sebuah hub atau [[switch jaringan]|switch]] yang dapat digunakan untuk menghubungkan hub/switch tersebut dengan hub lainnya di dalam sebuah jaringan berbasisteknologiEthernet. Dengan menggunakan uplink port, hub-hub pun dapat disusun secara bertumpuk untuk membentuk jaringan yang lebih besar dengan menggunakan kabel Unshielded Twisted Pair yang murah. Jika memang hub yang digunakan tidak memiliki port uplink, maka kita dapat menggunakan kabel UTP yang disusun secara crossover.

Switch jaringan

Switch jaringan (atau switch untuk singkatnya) adalah sebuah alat jaringan yang melakukan bridging transparan (penghubung segementasi banyak jaringan dengan forwarding berdasarkan alamat MAC).

Switch jaringan dapat digunakan sebagai penghubung komputer ataurouter pada satu area yang terbatas, switch juga bekerja pada lapisan data link, cara kerja switch hampir sama seperti bridge, tetapi switch memiliki sejumlah port sehingga sering dinamakan multi-portbridge.

Cara Kerja Switch

Switch dapat dikatakan sebagai multi-portbridge karena mempunyai collision domain dan broadcast domain tersendiri, dapat mengatur lalu lintas paket yang melalui switch jaringan. Cara menghubungkan komputer ke switch sangat mirip dengan cara menghubungkan komputer atau router ke hub. Switch dapat digunakan langsung untuk menggantikan hub yang sudah terpasang pada jaringan.

Type Switch

Ada beberapa jenis Switch yang beredar di pasaran, yang bekerja di Layer 2 dan Layer 3 pada lapisan OSI.

·         ATM Switch

·         ISDN Switch

·         ISDN (Integrated Services Digital Network) Switch atau yang dikenal sebagai istilah Frame relay switch over ISDN yang biasanya terdapat pada Service Provider bekerja seperti halnya switch, tapi memiliki perbedaan yaitu interface yang di gunakan berupa ISDN card atauISDN router.

·         DSLAM Switch

·         Ethernet Switch

·         Port uplink

Port uplink adalah sebuah port dalam sebuah hub atau [[switch jaringan]|switch]] yang dapat digunakan untuk menghubungkan hub/switch tersebut dengan hub lainnya di dalam sebuah jaringan berbasisteknologiEthernet. Dengan menggunakan uplink port, hub-hub pun dapat disusun secara bertumpuk untuk membentuk jaringan yang lebih besar dengan menggunakan kabel Unshielded Twisted Pair yang murah. Jika memang hub yang digunakan tidak memiliki port uplink, maka kita dapat menggunakan kabel UTP yang disusun secara crossover.

Kartu jaringan

Kartu jaringan (network interface card disingkat NIC atau juga network card) adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Jenis NIC yang beredar, terbagi menjadi dua jenis, yakni NIC yang bersifat fisik, dan NIC yang bersifat logis. Contoh NIC yang bersifat fisik adalah NIC ethernet, token ring, dan lainnya; sementara NIC yang bersifat logis adalah loopback adapter dan Dial-up Adapter. Disebut juga sebagai Network Adapter. Setiap jenis NIC diberi nomor alamat yang disebut sebagai MAC address, yang dapat bersifat statis atau dapat diubah oleh pengguna.

NIC fisik

NIC fisik umumnya berupa kartu yang dapat ditancapkan ke dalam sebuah slot dalam motherboard komputer, yang dapat berupa kartu dengan bus ISA, bus PCI, bus EISA, bus MCA, atau bus PCI express. Selain berupa kartu-kartu yang ditancapkan ke dalam motherboard, NIC fisik juga dapat berupa kartu eksternal yang berupa kartu dengan bus USB, PCMCIA, bus serial, bus paralel atau express card, sehingga meningkatkan mobilitas (bagi pengguna yangmobile).

Kartu NIC Fisik terbagi menjadi dua jenis, yakni:

• Kartu NIC dengan media jaringan yang spesifik (Media-specific NIC): yang membedakan kartu NIC menjadi beberapa jenis berdasarkan media jaringan yang digunakan. Contohnya adalah NIC ethernet, yang dapat berupa twisted pair (UTP atau STP), thinnet, atau thicknet, atau bahkan tanpa kabel (Wireless Ethernet).
• Kartu NIC dengan arsitektur jaringan yang spesifik (architecture-specific NIC): yang membedakan kartu NIC menjadi beberapa jenis, sesuai dengan arsitektur jaringan yang digunakan. Contohnya adalah ethernet, token ring, serta FDDI (fiber distributed data interface), yang kesemuanya itu menggunakan NIC yang berbeda-beda. Kartu NIC Ethernet dapat berupa Ethernet 10 Megabit/detik, 100 Megabit/detik, 1 Gigabit/detik atau 10 Gigabit/detik.

Tugas NIC adalah untuk mengubah aliran data paralel dalam bus komputer menjadi bentuk data serial sehingga dapat ditransmisikan di atas media jaringan. Media yang umum digunakan, antara lain adalah kabel UTP Category 5 atau Enhanced Category 5 (Cat5e), kabel fiber-optic, atau radio (jika memang tanpa kabel).

Komputer dapat berkomunikasi dengan NIC dengan menggunakan beberapa metode, yakni I/O yang dipetakan ke memori, direct memory access (DMA), atau memory yang digunakan bersama – sama. Sebuah aliran data paralel akan dikirimkan kepada kartu NIC dan disimpan terlebih dahulu di dalam memori dalam kartu sebelum dipaketkan menjadi beberapa frame berbeda-beda, sebelum akhirnya dapat ditransmisikan melalui media jaringan. Proses pembuatan frame ini, akan menambahkan header dan trailer terhadap data yang hendak dikirimkan, yang mengandung alamat, pensinyalan, atau informasi pengecekan kesalahan. Frame-frame tersebut akan kemudian diubah menjadi pulsa-pulsa elekronik (voltase, khusus untuk kabel tembaga), pulsa-pulsa cahaya yang dimodulasikan (khusus untuk kabel fiber-optic), atau gelombang mikro (jika menggunakan radio/jaringan tanpa kabel).

NIC yang berada dalam pihak penerima akan memproses sinyal yang diperoleh dalam bentuk terbalik, dan mengubah sinyal-sinyal tersebut ke dalam aliran bit (untuk menjadi frame jaringan) dan mengubah bit-bit tersebut menjadi aliran data paralel dalam bus komputer penerima. Beberapa fungsi tersebut dapat dimiliki oleh NIC secara langsung, diinstalasikan di dalam firmware, atau dalam bentuk perangkat lunak yang diinstalasikan dalam sistem operasi.

NIC logis

NIC logis merupakan jenis NIC yang tidak ada secara fisik dan menggunakan sepenuhnya perangkat lunak yang diinstalasikan di atas sistem operasi dan bekerja seolah-olah dirinya adalah sebuah NIC. Contoh dari perangkat NIC logis adalah loopback adapter (dalam sistem operasi windows, harus diinstalasikan secara manual atau dalam sistem operasi keluarga UNIX, terinstalasi secara default, dengan nama interface lo) dan Dial-up adapter (yang menjadikan modem sebagai sebuah alat jaringan dalam sistem operasi Windows). Kartu NIC logis ini dibuat dengan menggunakan teknik emulasi.

WAN

A wide area network (WAN) adalah jaringan komputer yang mencakup area yang luas (misalnya, setiap jaringan hubungan komunikasi yang melintasi batas metropolitan, regional, maupun nasional). Hal ini berbeda dengan jaringan wilayah pribadi (PANS), jaringan area lokal (LAN), jaringan area kampus (kaleng), atau jaringan area metropolitan (MAN) yang biasanya terbatas pada daerah, ruang bangunan, kampus atau metropolitan tertentu (kota ) masing-masing.

WAN Desain Pilihan

            WAN digunakan untuk menghubungkan LAN dan jenis lain dari jaringan bersama-sama, sehingga pengguna dan komputer di satu lokasi dapat berkomunikasi dengan pengguna dan komputer di lokasi lain. Banyak WAN dibangun untuk satu organisasi tertentu dan swasta. Lainnya, dibangun oleh penyedia layanan Internet, menyediakan koneksi dari LAN organisasi ke Internet. WAN sering dibangun menggunakan leased line. Pada setiap akhir leased line, router menghubungkan ke LAN di satu sisi dan sebuah hub dalam WAN di sisi lain. Leased line bisa sangat mahal. Alih-alih menggunakan leased line, WAN juga dapat dibuat dengan menggunakan switching sirkuit lebih murah atau metode packet switching. Jaringan protokol termasuk TCP / IP memberikan transportasi dan fungsi pengalamatan. Protokol termasuk paket di atas SONET / SDH, MPLS, ATM dan Frame relay sering digunakan oleh penyedia layanan untuk memberikan link yang digunakan dalam WAN. X.25 merupakan protokol WAN awal yang penting, dan sering dianggap sebagai "kakek" dari Frame Relay karena banyak protokol yang mendasari dan fungsi X.25 yang masih digunakan sampai sekarang (dengan upgrade) dengan Frame Relay.

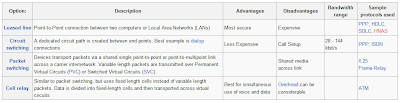

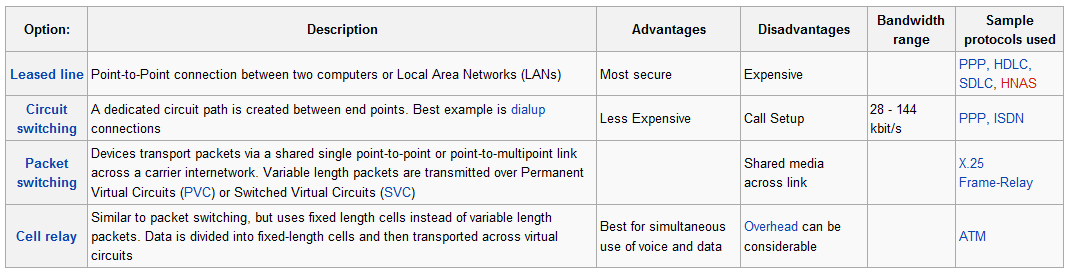

Pilihan Teknologi Koneksi WAN

            Ada juga beberapa cara untuk terhubung NonStop server S-series untuk WAN, termasuk melalui ServerNet Wide Area Network (SWAN) atau SWAN 2, 3, 4, 5, 6, 7, 8, 9, 10 konsentrator, yang menyediakan klien WAN konektivitas ke server yang memiliki port Ethernet dan tepat perangkat lunak komunikasi. Anda juga dapat menggunakan Asynchronous Wide Area Network (Awan) akses server, yang menawarkan akses ekonomis hanya asynchronous-WAN. Beberapa pilihan tersedia untuk konektivitas WAN



            Tingkat Transmisi biasanya berkisar dari 1200 bit / s ke 24 Mbit / s, meskipun beberapa koneksi seperti ATM dan Leased line dapat mencapai kecepatan lebih dari 156 Mbit / s. hubungan komunikasi yang khas yang digunakan dalam WAN saluran telepon, saluran microwave link & satelit.

            Baru-baru ini dengan proliferasi biaya rendah konektivitas internet banyak perusahaan dan organisasi telah berpaling ke VPN untuk menghubungkan jaringan mereka, menciptakan sebuah WAN dengan cara itu. Perusahaan seperti Cisco, New Edge Networks dan Check Point menawarkan solusi untuk membuat jaringan VPN.

Metropolitan area network

Sebuah jaringan area metropolitan (MAN) adalah jaringan komputer besar yang biasanya mencakup sebuah kota atau kampus besar. Sebuah MAN biasanya interkoneksi sejumlah jaringan area lokal (LAN) menggunakan teknologi backbone berkapasitas tinggi, seperti link fiber-optik, dan menyediakan up layanan-link ke jaringan luas (atau WAN) dan Internet.

IEEE 802-2001 MAN menggambarkan standar sebagai yang :

"MAN adalah dioptimalkan untuk wilayah geografis yang lebih besar dari LAN, mulai dari beberapa blok bangunan ke kota-kota seluruh.MAN juga dapat bergantung pada saluran komunikasi data rates sedang sampai tinggi. MAN A mungkin dimiliki dan dioperasikan oleh organisasi tunggal, tetapi biasanya akan digunakan oleh banyak individu dan organisasi. MAN juga mungkin dimiliki dan dioperasikan sebagai utilitas publik. Mereka sering akan menyediakan sarana untuk internetworking jaringan lokal. "

            Kenneth C. Laudon dan Jane P. Laudon Sistem Informasi Manajemen Mengelola Perusahaan Digital 10th ed. mendefinisikan sebuah jaringan area metropolitan sebagai
"Sebuah Metropolitan Area Network (MAN) adalah jaringan komputer besar yang mencakup area metropolitan atau kampus. cakupan geografis Its jatuh antara WAN dan LAN. MAN menyediakan konektivitas Internet untuk LAN di wilayah metropolitan, dan menghubungkan mereka ke jaringan area yang lebih luas seperti Internet. "

Hal ini juga dapat digunakan di televisi kabel.

·         Pelaksanaan

            Beberapa teknologi yang digunakan untuk tujuan ini adalah Asynchronous Transfer Mode (ATM), FDDI, dan SMDS. Teknologi ini sedang dalam proses menjadi pengungsi oleh koneksi Ethernet-based (misalnya, Metro Ethernet) di kebanyakan daerah. link MAN antara jaringan area lokal telah dibangun tanpa kabel baik menggunakan microwave, radio, atau link laser infra-merah. Sebagian besar perusahaan sewa atau sewa sirkuit dari operator yang sama karena fakta yang membentang panjang peletakan kabel bisa mahal.

            DQDB, Distributed Queue Dual Bus, adalah standar jaringan area metropolitan untuk komunikasi data. Hal ini ditetapkan dalam standar IEEE 802,6. Menggunakan DQDB, jaringan bisa sampai 20 mil (30 km) panjang dan beroperasi pada kecepatan 34-155 Mbit / s.

            Beberapa jaringan terkemuka dimulai sebagai MANs, seperti Internet peering poin MAE-West, MAE-Timur, dan Sohonet jaringan media.

Local area network

Jaringan wilayah lokal (local area network biasa disingkat LAN) adalah jaringan komputer yang jaringannya hanya mencakup wilayah kecil, seperti jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil. Saat ini, kebanyakan LAN berbasis pada teknologi IEEE 802.3 Ethernet menggunakan perangkat switch, yang mempunyai kecepatan transfer data 10, 100, atau 1000 Mbit/s. Selain teknologi Ethernet, saat ini teknologi 802.11b (atau biasa disebut Wi-fi) juga sering digunakan untuk membentuk LAN. Tempat-tempat yang menyediakan koneksi LAN dengan teknologi Wi-fi biasa disebut hotspot.

Pada sebuah LAN, setiap node atau komputer mempunyai daya komputasi sendiri, berbeda dengan konsep dump terminal. Setiap komputer juga dapat mengakses sumber daya yang ada di LAN sesuai dengan hak akses yang telah diatur. Sumber daya tersebut dapat berupa data atau perangkat seperti printer. Pada LAN, seorang pengguna juga dapat berkomunikasi dengan pengguna yang lain dengan menggunakan aplikasi yang sesuai.

Berbeda dengan Jaringan Area Luas atau Wide Area Network (WAN), maka LAN mempunyai karakteristik sebagai berikut :

   1. Mempunyai pesat data yang lebih tinggi

   2. Meliputi wilayah geografi yang lebih sempit

   3. Tidak membutuhkan jalur telekomunikasi yang disewa dari operator telekomunikasi

Biasanya salah satu komputer di antara jaringan komputer itu akan digunakan menjadi server yang mengatur semua sistem di dalam jaringan tersebut.

USB

USB 3.0 (berikut Wireless USB) adalah revisi utama berikutnya dari mana-mana Universal Serial Bus, yang diciptakan pada tahun 1996 oleh konsorsium perusahaan yang dipimpin oleh Intel untuk secara dramatis menyederhanakan koneksi antara komputer host dan perangkat periferal. Cepat forwarding hingga 2009, USB 2.0 telah tertanam kuat sebagai standar de facto antarmuka dalam dunia PC selama bertahun-tahun (dengan sekitar 6 miliar perangkat yang dijual), namun masih butuh kecepatan lebih menurut perangkat keras komputer semakin cepat dan semakin besar bandwidth menuntut lagi membawa kita ke tempat beberapa ratus megabit per detik hanya tidak cukup cepat.

Pada tahun 2007, Intel menunjukkan SuperSpeed USB di Intel Developer Forum. Versi 1.0 dari USB 3.0 (membingungkan, bukan?) Spesifikasi diselesaikan pada tanggal 17 November 2008. Dengan demikian, USB Implementer Forum (USB-IF) telah mengambil alih pengelolaan spesifikasi dan menerbitkan dokumen teknis terkait yang diperlukan untuk memungkinkan dunia pengembang dan produsen perangkat keras untuk mulai mengembangkan produk di seluruh protokol USB 3.0.

Singkatnya, USB 3.0 janji berikut ini :

·         Kecepatan transfer yang lebih tinggi (hingga 4.8Gbps)

·         Meningkatkan daya bus maksimum dan menarik perangkat meningkat saat ini untuk lebih mengakomodasi perangkat yang haus kekuasaan

·         Fitur manajemen daya baru

·         Full-duplex transfer data dan dukungan untuk jenis transfer baru

·         Konektor Baru dan kabel untuk kecepatan transfer data yang lebih tinggi ... meskipun mereka kompatibel dengan USB 2.0 perangkat dan komputer (lebih lanjut tentang ini nanti)

ü  Bagaimana USB 3.0 mencapai kinerja ekstra?

1.       Bukankah USB 2.0 cukup cepat?

2.       Apa perbaikan lain tidak menyediakan USB 3.0?

3.       Apakah peripheral saya yang ada masih bekerja? Bagaimana mereka akan co-exist?

4.       Mana yang produk SuperSpeed USB 3.0?

5.       Apa masa depan untuk USB 2.0?

6.       Apa sistem operasi mendukung USB 3.0?

7.       Apa aplikasi baru tidak mengaktifkan USB 3.0?

8.       Bagaimana USB 3.0 dibandingkan dengan interface bersaing?

1)      Bagaimana USB 3.0 mencapai kinerja ekstra?

USB 3.0 mencapai kinerja yang jauh lebih tinggi dengan cara sejumlah perubahan teknis. Mungkin perubahan yang paling jelas adalah bus fisik tambahan yang ditambahkan secara paralel dengan bus USB 2.0 yang ada. Ini berarti bahwa di mana sebelumnya USB 2.0 4 kabel (kekuasaan, tanah, dan sepasang untuk data diferensial), USB 3.0 menambahkan 4 lebih untuk dua pasang sinyal diferensial (menerima dan mengirim) untuk total gabungan 8 sambungan di konektor dan kabel. Kedua pasang tambahan yang diperlukan untuk mendukung kebutuhan bandwidth target SuperSpeed USB, karena kedua sinyal diferensial kawat dari USB 2.0 tidak cukup.

Selanjutnya, metode pensinyalan, sementara masih host-diarahkan, sekarang asynchronous bukan pemungutan suara. USB 3.0 menggunakan antarmuka data dua arah daripada pengaturan half-duplex s USB 2.0 ', dimana data hanya dapat mengalir dalam satu arah pada satu waktu. Tanpa masuk ke lagi teknis omong kosong, ini semua menggabungkan untuk memberikan peningkatan sepuluh kali lipat bandwidth teoritis, dan peningkatan yang menyambut terlihat oleh siapapun ketika produk SuperSpeed USB menghantam pasar.

2)      Bukankah USB 2.0 cukup cepat?

Well, ya dan tidak. USB 2.0 untuk banyak aplikasi menyediakan bandwidth yang memadai untuk berbagai perangkat dan hub akan terhubung ke satu komputer host. Namun, dengan hari ini semakin meningkat tuntutan ditempatkan pada transfer data dengan konten video high-definition, perangkat penyimpanan terrabyte, kamera digital megapiksel menghitung, dan ponsel multi-gigabyte dan portable media player, 480Mbps tidak benar-benar cepat lagi. Selain itu, tidak ada koneksi USB 2.0 yang bisa datang dekat dengan throughput 480Mbps maksimum teoritis, sehingga transfer data sekitar 320 Mbps - maksimum dunia nyata yang sebenarnya. Demikian pula, USB 3.0 koneksi tidak akan pernah mencapai 4.8Gbps, tetapi bahkan 50% dari yang dalam prakteknya hampir 10x improvement atas USB 2.0.

3)      Apa perbaikan lain tidak menyediakan USB 3.0?

Perangkat tambahan untuk SuperSpeed USB tidak hanya untuk kecepatan data yang lebih tinggi, tetapi untuk meningkatkan interaksi antara perangkat dan komputer host. Sementara elemen arsitektur inti diwarisi dari sebelumnya, beberapa perubahan dilakukan untuk mendukung pengaturan bus ganda, dan beberapa lebih terkenal karena bagaimana pengguna dapat mengalami perbaikan yang USB 3.0 membuat lebih dari USB 2.0:

Ø  Lebih daya bila diperlukan

§  Daya 50% lebih disediakan untuk perangkat dikonfigurasi atau ditangguhkan (150 mA naik dari 100 mA), dan kekuatan 80% lebih banyak tersedia untuk perangkat dikonfigurasi (900 mA naik dari 500 mA). Ini berarti bahwa perangkat yang haus kekuasaan lagi yang bisa bus powered, dan perangkat bertenaga baterai yang sebelumnya telah dibebankan menggunakan daya bis berpotensi biaya lebih cepat.

§  Powered baru-B penampung didefinisikan dengan dua kontak ekstra yang memungkinkan sebuah perangkat untuk memberikan sampai dengan 1000 mA ke perangkat lain, seperti USB Wireless adapter. Ini menghilangkan kebutuhan untuk power supply untuk menemani adaptor nirkabel ... datang hanya sedikit lebih dekat dengan sistem ideal link nirkabel tanpa kabel (bahkan untuk daya). Dalam reguler koneksi USB kabel ke host atau hub, 2 kontak tambahan tidak digunakan.

Ø  Hemat energi ketika tidak diperlukan

efisiensi Power adalah tujuan utama dalam pindah ke USB 3.0. Beberapa contoh penggunaan yang lebih efisien daya adalah:

§  Tingkat daya manajemen, yang berarti baik pada komputer host atau perangkat dapat menginisiasi sebuah negara penghematan daya saat menganggur

§  Kemampuan untuk link untuk memasuki negara daya manajemen semakin rendah ketika link partner yang menganggur polling perangkat o Continuous dihilangkan

§  Broadcast paket penularan melalui hub dihilangkan

§  Perangkat dan tingkat kemampuan fungsi individual menangguhkan memungkinkan perangkat untuk menghapus daya dari semua, atau bagian dari sirkuit mereka tidak digunakan

Ø  Streaming untuk transfer bulk didukung untuk performa yang lebih cepat

Ø  Transfer isochronous memungkinkan perangkat untuk memasuki negara link power rendah antara interval servis

Ø  Perangkat dapat mengkomunikasikan informasi baru seperti toleransi latensi mereka ke host, yang memungkinkan kinerja daya yang lebih baik

Untuk cat gambaran yang akurat, tidak segala sesuatu dalam USB 3.0 adalah perbaikan jelas. Panjang kabel, untuk satu, diharapkan untuk memiliki keterbatasan yang signifikan ketika digunakan dalam aplikasi menuntut throughput tertinggi. Meskipun panjang kabel maksimum tidak ditentukan dalam spesifikasi USB 3.0, sifat listrik keterbatasan kualitas kabel dan sinyal dapat membatasi panjang praktis untuk sekitar 3 meter ketika kecepatan transfer multi-gigabit yang diinginkan. panjang ini, tentu saja, dapat diperpanjang melalui penggunaan hub atau Extenders sinyal.

Selain itu, beberapa perangkat keras SuperSpeed USB, seperti hub, selalu mungkin lebih mahal daripada rekan-rekan USB 2.0 mereka. Hal ini karena menurut definisi, hub SuperSpeed berisi 2 hub: satu yang menyebutkan sebagai pusat SuperSpeed, dan yang kedua yang menyebutkan sebagai hub berkecepatan tinggi secara teratur. Sampai silikon hub USB menjadi SuperSpeed USB terpadu + Hi-Speed USB bagian, mungkin selalu ada perbedaan harga yang signifikan.

Beberapa diskusi tidak resmi telah muncul di web sehubungan dengan kabel fiber optik untuk panjang kabel yang lebih panjang dengan USB 3.0. Spesifikasi tidak menyebutkan kabel optik, jadi kami menyimpulkan bahwa ini akan didefinisikan dalam revisi spec masa depan, atau kiri untuk 3 perusahaan pihak untuk menerapkan solusi ekstensi kabel untuk SuperSpeed USB.

4)      Apakah peripheral saya yang ada masih bekerja? Bagaimana mereka akan co-exist?

Kabar baiknya adalah bahwa USB 3.0 telah direncanakan dari awal untuk hidup berdampingan secara damai dengan USB 2.0. Pertama-tama, sementara USB 3.0 menentukan koneksi fisik yang baru dan dengan demikian kabel baru untuk mengambil keuntungan dari kemampuan kecepatan lebih tinggi dari protokol baru, konektor sendiri tetap berbentuk persegi panjang yang sama dengan empat 2.0 kontak USB di lokasi yang sama persis seperti sebelumnya. Lima sambungan baru untuk membawa menerima dan data transitted independen yang hadir pada kabel USB 3.0 dan hanya datang ke dalam kontak ketika dikawinkan dengan koneksi SuperSpeed USB yang tepat.

5)      Mana yang produk SuperSpeed USB 3.0?

USB 3.0 silikon seperti pengendali host USB, chipset perifer dan hub sesuai dengan bus SuperSpeed telah tiba di paruh kedua tahun 2009. Sejak itu, beberapa hard drive eksternal, flash drive, dermaga penyimpanan, drive optik Blu-ray, notebook high-end, dan adaptor tuan rumah di kedua PCI Express dan ExpressCard telah mulai muncul di rak-rak ritel. Perusahaan-perusahaan lain telah menunjukkan rencana mereka untuk menggelar drive solid-state dan RAID. DisplayLink juga mengungkapkan rencana untuk kapal USB 3.0-compliant USB silicons video oleh Q4 2010.

Penting untuk dicatat bahwa NEC (sekarang Renesas Elektronik) dan Fresco Logika adalah Beatles hanya untuk menghasilkan xHCI USB 3.0 silicons host sebagai tulisan ini (Oktober 2010). Sampai Intel, nVidia dan mulai AMD bundling USB 3.0 sebagai bagian dari chipset motherboard mereka, perusahaan tertarik untuk melengkapi USB 3.0 di sistem mereka harus sumber dari kata Beatles untuk chipset.

Berikut daftar yang tersedia secara komersial produk SuperSpeed USB:

      Eksternal USB 3.0 Drive Hard

Ø  Buffalo HD-HUX3 DriveStation, 3.5 "berbasis, tersedia dalam 1TB, 1.5TB & 2TB.

Ø  IoSafe SoloPRO USB 3.0, Kasar hard drive yang dapat bertahan hidup api dan air perendaman.

Ø  USB 3.0 LaCie Rugged Hard Drive, 2.5 "drive di kandang, shockproof tahan air.

Ø  Iomega ego Desktop 3.0,  2.5 inch portable drive berbasis dengan antarmuka USB 3.0 asli.

Ø  Ego Iomega Portable 3.0,  2.5 inch berbasis USB 3.0 drive dengan enkripsi 256-bit AES HW.

Ø  Samsung S2 USB 3.0 Portable,  2.5 inch portable drive berbasis dengan antarmuka USB 3.0 asli.

Ø  Stasiun CERITA Samsung 3.0,  Stylish SuperSpeed USB 3.0 3.5 "drive di 1TB, 1.5TB dan 2TB.

Ø  PS 110 BlackArmor Seagate USB 3.0, Portable 2.5 "berbasis USB 3.0 drive, 1-port ExpressCard adaptor bundled.

Ø  Meja GoFlex Seagate FreeAgent, Desktop 3.5 drive 7200-rpm "berbasis dengan opsional 3.0 adapter USB.

Ø  Seagate FreeAgent GoFlex Ultra Portable, Portable 2.5 drive 5400-rpm "berbasis dengan opsional 3.0 adapter USB.

Ø  Buku Western My Digital 3.0 Hard Drive, Pertama tersedia secara komersial USB 3.0 penyimpanan.

      USB 3.0 Drive Docks & Adaptor

Ø  Addonics USB 3.0 untuk eSATAp Adapter, dongle A terhubung ke perangkat penyimpanan eksternal eSATAp.

Ø  Century CROS25U3 USB 3.0 Dock, Bus-powered drive dermaga, dibuat untuk HDD SSD & 2.5. Hanya tersedia di Asia.

Ø  Century CROSU3H USB 3.0 Dock, 3.5 "/ 2.5" drive dermaga dengan hub USB 3.0 terintegrasi. Hanya tersedia di Asia.

Ø  Sharkoon QuickPort USB 3.0 Drive Station, Drive dermaga baik untuk 2.5 "atau 3.5" SATA drive.

Ø  Sharkoon QuickPort USB 3.0 Drive Station, Bus-powered drive dermaga untuk hanya 2,5 "SATA hard drive atau SSD.

Ø  SIIG Dock USB 3.0 Hard Drive, Sebuah HDD dermaga dengan built-in kipas yang menerima kedua 2.5 "& 3.5"

Ø  SIIG USB 3.0 untuk eSATA Adapter, dongle A terhubung ke setiap drive eksternal eSATA sampai dengan 2TB.

      USB 3.0 RAID box

Ø  Century CRNS35U3 USB 3.0 RAID, SuperSpeed USB dua-slot kandang dengan RAID-0, RAID-1 dan fungsi JBOD. Hanya tersedia di Asia.

Ø  InXtron Orbit USB 3.0 RAID, 2.5 "berdasarkan RAID-1 kandang.

Ø  LaCie 2Big USB 3.0 RAID, Symwave USB 3.0 berbasis dual-bay solusi RAID.

Ø  Icy RAIDSonic Box USB 3.0 RAID, SuperSpeed USB dua-slot kandang dengan RAID-0, RAID-1 dan fungsi JBOD.

      USB Flash Drives

Ø  3.0 A-Data Nobility N005, Tersedia dalam 16GB, 32GB & 64GB dengan garansi seumur hidup.

Ø  Kingston Data Traveler Ultimate 3.0, Entry-level USB 3.0 flash drive dengan 80MB / s read, 60MB / s menulis.

Ø  PQI Cool Drive U368 USB 3.0 Flash Drive, Tersedia kapasitas dari 8GB ke 128GB. Top speed: 105MB / s.

Ø  USB 3.0 Super Talent Express, SuperSpeed USB flash drive untuk anggaran sadar.

Ø  Bakat Cache RAM Super Express, Pertama flash drive dengan sistem caching DRAM untuk meningkatkan kecepatan blok kecil acak.

Ø  SuperCrypt Super Talent, Pertama USB 3.0 flash drive dengan enkripsi 256-bit XTS.

      USB 3.0 Solid-state Drives

Ø  Astro Drive A101 Compact USB 3.0 SSD, Kapasitas mulai dari 32GB ke 128GB, tops pada 180MB / s.

Ø  Buffalo SHD-PEHU3 USB 3.0 SSD, Tersedia dalam 64GB dan 128GB. Top speed: 240MB / s. Hanya pengiriman di Jepang.

Ø  USB 3.0 External Iomega SSD, Sampai dengan 256GB. Kecepatan tops pada 250MB / s. Dilengkapi dengan perangkat lunak PC v.Clone virtual.

Ø  Kingston HyperX Max 3.0, Powered by SDNow V + dengan kapasitas dari 64GB hingga 256GB. Atas kecepatan 195MB / s.

Ø  LaCie FastKey, dari 30GB ke 120GB. Kecepatan 260MB / s. Dengan cache DRAM & 256-bit enkripsi AES HW.

Ø  OCZ USB 3.0 Slim Enyo SSD, Tersedia dalam 64GB, 128GB & 256GB. Kecepatan tops pada 200MB / s.

Ø  PQI S533-E USB 3.0 SSD, Tersedia dalam baik 80GB atau 160GB tangguh X25-M 2.5 "SSD.

Ø  RAIDDrive Super Talent, Pertama USB 3.0 flash drive dalam konfigurasi RAID0 mandiri; mencapai 320MB / s.

      Optical Media Drive

Ø  Buffalo BR-X1216U3 Blu-ray Burner, Hanya pengiriman di Jepang.



      Multimedia perangkat

Ø  BlackMagic Intensitas Shuttle, Pertama USB 3.0 HDMI video capture.

      Kartu kartu adapter USB 3.0 & hub

Ø  USB 3.0 Century ExpressCard, 1-port USB 3.0 adaptor cocok flush di slot ExpressCard.

Ø  Asus U3S6 USB 3.0 / SATA 6Gbps Kartu

Ø  PCI Express 2.0 x4, dua port USB 3.0, dua port SATA 6Gbps, Buffalo 4-port USB 3.0 hub, sebuah desain pejalan kaki; berdasarkan VIA 3,0 silikon hub USB.

Ø  Gigabyte Ultra Durable USB 3.0 Card, PCI Express x1 2.0, dua port USB 3.0, 2700mA saat ini untuk setiap port.

Ø  1-port USB 3.0 ExpressCard PhotoFast, Flush mount USB 3.0 port pada ExpressCard.

Ø  SIIG USB 3.0 Teluk Hub / Kartu Upgrade Kit, USB 3.0 upgrade kartu dengan bundel teluk 4-port hub.

Ø  SIIG 4-port USB 3.0 Hub, Yang pertama SuperSpeed USB hub, didukung oleh chip controller VIA 800.

Ø  StarTech USB 3.0 ExpressCard, ExpressCard 1.0, tambahkan dua USB 3.0 port pada notebook.

Dan ini adalah daftar produk SuperSpeed USB dikonfirmasi dalam pembangunan. Mereka baik direncanakan atau konsep.

v  USB 3.0 Produk dalam Pekerjaan Nexcopy USB 3.0 Peniru

v  USB 3.0 Kios Movie

v  Point Grey USB 3.0 Kamera HD

6)      Apa masa depan untuk USB 2.0?

Untuk setidaknya lima tahun ke depan, kita tidak melihat pasar untuk perangkat USB 2.0 dari semua jenis menyusut. High-bandwidth perangkat, seperti kamera video atau perangkat penyimpanan kemungkinan akan menjadi yang pertama untuk bermigrasi ke SuperSpeed USB, tetapi biaya pertimbangan, yang dalam industri ini terutama didorong oleh permintaan dan volume, akan membatasi USB 3.0 implementasi untuk produk akhir yang lebih tinggi.

Pada tahun 2010, motherboard komputer harus mulai dilengkapi dengan USB 3.0 port USB 2.0 port melengkapi. USB 3.0 adapter kartu kemungkinan akan memainkan peran besar dalam mendorong dasar terinstal port USB 3.0, tapi sebagai SuperSpeed-port diaktifkan menjadi standar pada PC baru, produsen perangkat akan lebih termotivasi untuk bermigrasi ke standar baru.

Dalam waktu, USB 2.0 mungkin bertahap seperti USB 1.1, tetapi untuk sekarang dan masa yang akan datang, USB 2.0 tidak akan berhasil.

7)      Apa sistem operasi mendukung USB 3.0?

Pada SuperSpeed Developers Conference pada bulan November 2008, Microsoft mengumumkan bahwa Windows 7 akan memiliki dukungan USB 3.0, mungkin tidak pada rilis langsung, tetapi dalam Service Pack berikutnya atau update. Hal ini tidak keluar dari pertanyaan untuk berpikir bahwa setelah rilis sukses dukungan USB 3.0 pada Windows 7, dukungan SuperSpeed akan menetes ke bawah ke Vista. Microsoft telah mengkonfirmasi hal ini dengan menyatakan bahwa sebagian besar saham mitra mereka berpendapat bahwa Vista juga harus mendukung USB 3.0.

SuperSpeed dukungan untuk Windows XP tidak diketahui pada saat ini. Mengingat bahwa XP adalah sistem operasi tujuh tahun yang lama, kemungkinan terjadi ini sangat kecil, seperti Microsoft menurut pendapat kami, harus fokus pada bang terbesar untuk aplikasi uang.

Dengan komunitas open source di balik itu, Linux akan paling pasti mendukung USB 3.0 sekali spesifikasi xHCI dibuat publik. Saat ini tersedia di bawah perjanjian non-disclosure dalam versi 0.95 (spesifikasi draft), organisasi dilarang untuk mengirimkan kode karena dapat mengungkapkan atau menyiratkan apa yang ada dalam spesifikasi. Setelah rintangan yang keluar dari jalan, USB Linux stack harus diperbarui untuk menambahkan dukungan untuk USB 3.0 detail seperti kecepatan bus, manajemen daya, dan membunuh perubahan signifikan lainnya rinci dalam spesifikasi USB 3.0.

Seperti adat, Apple tetap diam pada masalah dukungan USB SuperSpeed di MacOS X. Pendapat kami adalah bahwa jika USB 3.0 menyadari janji plug and play kesederhanaan seperti USB 2.0 dengan kecepatan dramatis meningkat, pasar untuk perangkat SuperSpeed akan lepas landas, dan Apple akan mengikuti tren. Apakah atau tidak ini sinyal ancaman bagi Firewire tidak diketahui, tetapi Anda dapat yakin bahwa Apple akan perlu untuk mendukung SuperSpeed jika seluruh industri mengadopsi standar ini antarmuka.

Mengingat sifat iteratif dari setiap rilis software, USB 3.0 O / S support akan datang secara bertahap dan bertahap, di mana dukungan awal dapat buggy, lambat, atau kurang dalam beberapa fitur. Seiring waktu, bug ini akan disetrika, tapi mengharapkan sakit tumbuh sebagai sistem bermigrasi dan pengembangan tim berjuang untuk mengejar harapan yang tinggi dari masyarakat komputasi pada umumnya. Kita akan sampai di sana, tetapi akan memakan waktu. Siapa pun ingat bagaimana buggy dan tidak stabil dukungan USB berada di MacOS di semua versi OS 8 dan OS 9 sebelum OS X 10.2 tiba?

8)      Apa aplikasi baru tidak mengaktifkan USB 3.0?

Singkatnya, perangkat high-bandwidth yang bekerja dengan USB 2.0 akan menjadi lebih baik jika diperbarui dengan dukungan USB 3.0. Pada saat ini, perangkat yang pajak throughput USB 2.0 meliputi:

a)      Eksternal hard drive - mampu lebih dari dua kali throughput yang tersedia dari USB 2.0, belum lagi drive portabel bus-powered yang membutuhkan non-compliant Y-kabel untuk mendapatkan arus yang mereka butuhkan untuk operasi yang dapat diandalkan

b)      Webcam resolusi tinggi, kamera video surveillance

c)       Menampilkan Video solusi, seperti teknologi video USB DisplayLink

d)      Kamera video digital dan kamera digital dengan USB interface

e)      Multi-channel audio interface

f)       Eksternal media seperti drive Blu-Ray

drive flash akhir yang tinggi juga dapat mendorong USB 2.0 cukup keras, dan seringkali jika beberapa perangkat yang terhubung melalui hub, throughput akan menderita.

USB 3.0 terbuka atas laneways dan menyediakan ruang kepala yang lebih untuk perangkat untuk memberikan pengalaman pengguna yang lebih baik secara keseluruhan. Mana video USB hampir tidak ditoleransi sebelumnya (baik dari resolusi maksimum, latency, dan perspektif kompresi video), mudah untuk membayangkan bahwa dengan 5-10 kali bandwidth yang tersedia, USB solusi video harus bekerja yang lebih baik. Single-link DVI membutuhkan hampir throughput 2Gbps. Dimana 480Mbps itu membatasi, 5Gbps lebih dari menjanjikan.

Dengan kecepatan 4.8Gbps berjanji nya, standar akan menemukan jalan ke beberapa produk yang sebelumnya tidak USB wilayah, seperti sistem penyimpanan RAID eksternal. (Meskipun, sudah ada banyak solusi RAID USB-saja (misalnya HDD LaCie Max, WD My Book Mirror meskipun dibatasi oleh antarmuka.)

9)      Bagaimana USB 3.0 dibandingkan dengan bersaing interface (yaitu eSATA, FireWire 3200, ExpressCard 2.0)?

Firewire telah lama menjadi "lupa" pasar massa lainnya, standar antarmuka kecepatan tinggi. Sebelumnya tersedia dalam Firewire 400 atau 800 rasa, secara bertahap jatuh popularitas sebagai USB 2.0 telah meningkat. Apple, penemu asli standar IEEE 1394 "Firewire", telah berulang kali mengirimkan pesan yang dicampur dengan membolos dari Firewire pertama dari iPod, dan baru-baru dari laptop MacBook mainstream (kecuali untuk MacBook terendah-end, anehnya).

Pada tahun 2007-an, 1394 Asosiasi Perdagangan mengumumkan Firewire 3200, yang disebut "S3200", yang dibangun berdasarkan standar yang ada Firewire 800 yang dirilis pada tahun 2002. Memanfaatkan konektor yang sama dan pemasangan kabel yang diperlukan untuk Firewire 800, S3200 pada dasarnya adalah sebuah drop-in penggantian setelah komponen sistem internal diperbarui dalam perangkat. Sampai saat ini, S3200 tidak mendapat banyak daya tarik, bahkan di pasar Firewire tradisional seperti video digital.

Firewire klaim utama untuk ketenaran adalah bahwa hal itu adalah sangat efisien peer-to-peer, full-duplex, non-polling protokol komunikasi data dengan overhead yang sangat rendah. Firewire memberikan throughput yang sebenarnya jauh lebih tinggi dari USB 2.0, dan dapat mencapai jauh lebih dekat dengan teori laju data 800Mbps dari USB. Dimana Firewire 800 dapat memberikan berkelanjutan transfer data sekitar 90MB / s, USB 2.0 melayang lebih sekitar 40MB / s.

Masih harus dilihat apa dampak S3200 akan memiliki pada lanskap komputasi

eSATA, atau External SATA, dibawa ke pasar pada tahun 2004 sebagai antarmuka konsumen langsung ditargetkan pada pasar penyimpanan eksternal ramai dengan USB 2.0 dan solusi Firewire. Ia berhasil mengatasi masalah bottleneck antarmuka, dan memungkinkan hard drive cepat untuk sepenuhnya menyadari potensi kinerja mereka ketika berada di luar server atau PC. eSATA mendukung data rate sebesar 3.2Gbps, yang lebih dari cukup untuk hard drive tercepat, yang dapat mentransfer sekitar 120MB / s, dengan mudah lebih baik daripada USB 2.0 dan secara signifikan lebih baik daripada Firewire 800.

eSATA bukan tanpa kelemahan, namun. Panjang kabel terbatas pada 2m belaka, tidak bisa mensuplai listrik ke perangkat yang tersambung pada bus eSATA, dan konektor tidak kecil maupun sangat cocok untuk perangkat konsumen di mana estetika adalah penting. Selama beberapa tahun terakhir, eSATA memiliki terkikisnya baik USB dan Firewire pangsa pasar di ruang penyimpanan data, meskipun aplikasi yang terbatas, dan benar-benar tidak cocok untuk pasar perangkat portabel.

ExpressCard 2.0 dirilis praktis hari yang sama dengan spesifikasi USB 3.0 (November 2008) dan berjanji untuk secara signifikan meningkatkan standar ExpressCard untuk kebutuhan kecepatan peningkatan teknologi mobile saat ini. Erat dengan baik PCI Express dan spesifikasi USB 3.0, ExpressCard 2.0 mendukung berbagai aplikasi yang melibatkan transfer data throughput tinggi dan streaming. Menjaga kompatibilitas mundur dengan spesifikasi ExpressCard asli, standar antarmuka hot-pluggable untuk I / O ekspansi dalam sistem form-factor yang lebih kecil akan dengan definisi co-exist dengan dunia perangkat USB 3.0.

• Beberapa macam gambar USB
